较新的一种衬氟自吸泵组安装示意图
时间: 2020-05-26 15:32 浏览次数:
***近我们遇到一个工况条件,要求从一个废酸液池中吸上来,打到污水处理站去,酸液池深6M,客户问绿环的衬氟自吸泵是否可以吸上来,很显然,这么高的深度,一般自吸泵是无法吸
    ***近我们遇到一个工况条件,要求从一个废酸液池中吸上来,打到污水处理站去,酸液池深6M,客户问绿环的衬氟自吸泵是否可以吸上来,很显然,这么高的深度,一般自吸泵是无法吸上来的,经过销售部与技术部的人商量,我们***终采取了自吸泵组设计,用一台衬氟泵和一个衬氟虹吸桶共同安装在一个平台上,加上液位浮球自动控制。这样一来立马解决了客户的难题。
    该设计合理,成本低,不用单独开发模具,只需要设计一个容积够大的衬氟密封桶就行了。

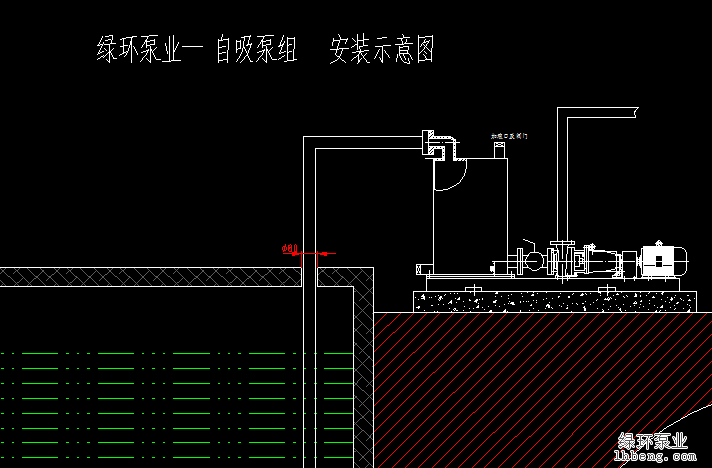

下面是安装示意图,有需要的人可以参考一下:


那么接下来我们来说一下衬氟自吸泵组的吸上原理。首先我们先把虹吸桶中加满液体,然后关闭阀门,使整个桶中只有一个进液口与水池相通,当泵启动后,离心泵首先会把桶中的酸液抽走,此时桶中立即形成真空,真空作用下会将酸池中的酸液吸上,并将空气与酸液混合,由泵排出,就这样,反复进行,直到汽体全部排净。这就是整个自吸过程。
有以下几点需要注意:
一、吸上高度必须满足泵的汽蚀余量要求
二、桶的大小必须大于进口管道空气的五倍以上。
三、整个进口管路和桶不漏有任何漏气点。
以上三点缺一不可,欢迎广大用户来电交流。
