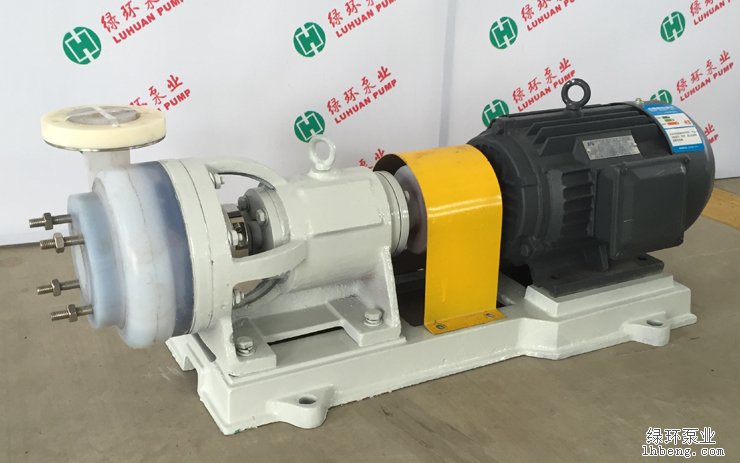

耐酸泵等泵类电机为什么会振动？原因有哪些？
时间: 2019-07-25 09:43 浏览次数：
在化工厂上班或者使用设备的小伙伴对电机都不会陌生，电机是设备的动力来源，比如离心泵，化工泵，碱泵，料浆泵上电机是不可缺少的动力来源。大家在使用设备的时候常常会发现
    在化工厂上班或者使用设备的小伙伴对电机都不会陌生，电机是设备的动力来源，比如离心泵，化工泵，碱泵，料浆泵上电机是不可缺少的动力来源。大家在使用设备的时候常常会发现，有时电机的振动比较厉害。具体是什么原因导致的呢，今天小编来讲两句。
    电机的级数有很多种，有2级，4级，6级，8级等等，目前8极以上大极数电机不会因为电机制造质量问题引起振动。振动常见于2级至6极电机。
    一、首先了解一下电动机振动的危害
   （1）电动机产生振动，会使绕组绝缘和轴承寿命缩短，影响滑动轴承的正常润滑，振动力促使绝缘缝隙扩大，使外界粉尘和水分入侵其中，造成绝缘电阻降低和泄露电流增大，甚至形成绝缘击穿等事故。
   （2）电动机振动又会造成碳刷和滑环的异常磨损，甚至会出现严重刷火而烧毁集电环绝缘，电动机将产生很大噪音，这种情况一般在直流电机中也时有发生。
   （3）电动机产生振动，又容易使冷却器水管振裂，焊接点振开，同时会造成负载机械的损伤，降低工件精度，会造成所有遭到振动的机械部分的疲劳，会使地脚螺丝松动或断掉。
    二、振动的具体原因有哪些，常见的有三种原因：机械方面原因、电磁方面原因、机电混合方面原因
   （1）机械原因
    a)电机本身方面:转子不平衡，转轴弯曲，滑环变形，定、转子气隙不均，定、转子磁力中心不一致，轴承故障，基础安装不良，机械机构强度不够、共振，地脚螺丝松动，电机风扇损坏。
    b)举例说明：凝结水耐酸泵电机更换完上轴承后，电机晃动增大，并且转、定子有轻微扫膛迹象，仔细检查后发现，电机转子提起高度不对，转、定子磁力中心未对上，重新调整推力头螺丝备帽后，电机振动故障消除。
    c)跨线吊圈扬电机检修后振动一直偏大，并且有逐步增大的迹象，在电机落勾的时候发现电机振动仍然很大，并且轴向有很大的串动，解体发现，转子铁心松动，转子平衡也有问题，更换备用转子后故障消除，原有转子返厂修理。
   （2）与联轴器配合方面:联轴器损坏，联轴器连接不良，联轴器找中心不准，负载机械不平衡，系统共振等。联动部分轴系不对中，中心线不重合，定心不正确。这种故障产生的原因主要是安装过程中，对中不良、安装不当造成的。
    a)还有一种情况，就是有的联动部分中心线在冷态时是重合一致的，但运行一段时间后由于转子支点，基础等变形，中心线又被破坏，因而产生振动。
    b)举例说明：循环水泵电机，运行中振动一直偏大，电机检查无任何问题，空载也一切正常，水泵班认为电机运转正常，***终检查出电机找正中心差太多，水泵班从新进行找正后，电机振动消除。
    c)锅炉房引风机在更换皮带轮后，电机试运行时产生振动同时电机三相电流增大，检查所有电路和电器元件没有问题***后发现皮带轮不合格，更换后电机振动消除，同时电机的三相电流也恢复正常。
    三、电磁方面的原因
  （1）电源方面：三相电压不平衡，三相电动机缺相运行。
  （2）定子方面：定子铁心变椭圆、偏心、松动；定子绕组发生断线、接地击穿、匝间短路、接线错误，定子三相电流不平衡。
    a)举例说明：锅炉房密封风机电机检修前发现定子铁心有红色粉末，怀疑定子铁心有松动现象，但不属于标准大修范围内的项目，所以未处理，大修后试转时电机发生刺耳的尖叫声，更换一台定子后故障排除。
  （3）转子故障：转子铁心变椭圆、偏心、松动。转子笼条与端环开焊，转子笼条断裂，绕线错误，电刷接触不良等。
    a)举例说明：轨枕工段无齿锯电机运行中发现电机定子电流来回摆动，电机振动逐渐增大，根据现象判断电机转子笼条有开焊和断裂的可能，电机解体后发现，转子笼条有7处断裂，严重的2根两侧与端环已全部断裂，如发现不及时就有可能造成定子烧损的恶劣事故发生。
   四、电机混合原因
  （1）电机振动往往是气隙不匀，引起单边电磁拉力，而单边电磁拉力又使气隙进一步增大，这种机电混合作用表现为电机振动。
  （2）电机轴向串动，由于转子本身重力或安装水平以及磁力中心不对，引起的电磁拉力，造成电机轴向串动，引起电机振动加大，严重情况下发生轴磨瓦根，使轴瓦温度迅速升高。与电机相联的齿轮、联轴器有毛病。这种故障主要表现为齿轮咬合不良，轮齿磨损严重，对轮润滑不良，联轴器歪斜、错位，齿式联轴器齿形、齿距不对、间隙过大或磨损严重，都会造成一定的振动。
  （3）电机本身结构的缺陷和安装的问题。这种故障主要表现为轴颈椭圆，转轴弯曲，轴与轴瓦间间隙过大或过小，轴承座、基础板、地基的某部分乃至整个电机安装基础的刚度不够，电机与基础板之间固定不牢，底脚螺栓松动，轴承座与基础板之间松动等。而轴与轴瓦间间隙过大或过小不仅可以造成振动还可使轴瓦的润滑和温度产生异常。
  （4）电机拖动的负载传导振动
   举例说明：汽轮发电机的汽轮机振动，电机拖动的风机、水泵振动，引起电机振动。
   五、针对故障原因进行检修
  （1）电气原因的检修：首先是测定定子三相直流电阻是否平衡，如不平衡，则说明定子连线焊接部位有开焊现象，断开绕组分相进行查找，另外绕组是否存在匝间短路现象，如故障明显可以从绝缘表面看到烧焦痕迹，或用仪器测量定子绕组，确认匝间短路后，将电机绕组重新下线。
    a)举例说明：水泵电机，运行中电机不仅振动大轴承温度也偏高小修试验发现电机直流电阻不合格，电机定子绕组有开焊现象，用排除法将故障找到消除后，电机运行一切正常。
  （2）机械原因的检修：检查气隙是否均匀，如果测量值超标，重新调整气隙。检查轴承，测量轴承间隙，如不合格更换新轴承，检查铁心变形和松动情况，松动的铁心可用环氧树脂胶粘接灌实，检查转轴，对弯曲的转轴进行补焊重新加工或直接直轴，然后对转子做平衡试验
  （3）负载机械部分的检修：如果电机本身也没有问题，那么引起故障的原因是连接部分造成的，这时要检查电机的基础水平面，倾斜度、强度，中心找正是否正确，联轴器是否损坏，电机轴伸绕度是否符合要求等。
    六、如何查找振动原因
  （1）电动机未停机之前，用测振表检查各部振动情况，对于振动较大的部位按垂直水平轴向三个方向详细测试振动数值，如果是地脚螺丝松动或轴承端盖螺丝松动，则可直接紧固，紧固后再测其振动大小，观察是否有消除或减轻，
    a)其次要检查电源三相电压是否平衡，三相熔丝是否有烧断现象，电动机的单相运行不仅可以引起振动，还会使电机的温度迅速上升，观察电流表指针是否来回摆动，转子断条时就出现电流摆动现象，
    b)***后检查电机三相电流是否平衡，发现问题及时与运行人员联系停止电机运行，以免将电机烧损。
  （2）如果对表面现象处理后，电机振动未解决，则继续断开电源，解开联轴器，使电机与之相连的负载机械分离，单转电机。
    a)如果电机本身不振动，则说明振源是联轴器没找正或负载机械引起的，如果电机振动，则说明电机本身有问题，另外还可以采取断电法来区分是电气原因，还是机械原因，当停电瞬间，电动机马上不振动或振动减轻，则说明是电气原因，否则是机械故障。
