压力表的选择与安装姿势-化工泵厂家带你来了解
时间: 2019-09-21 13:49 浏览次数:
在石化生产中,所谓压力是指由气体或液体均匀垂直地作用于单位面积上的力。特别是在石化生产过程中,经常会遇到压力和真空度的测量,比大气压力高很多的高压、超高压和比大气
   在石化生产中,所谓压力是指由气体或液体均匀垂直地作用于单位面积上的力。特别是在石化生产过程中,经常会遇到压力和真空度的测量,比大气压力高很多的高压、超高压和比大气压力低很多的真空测量。

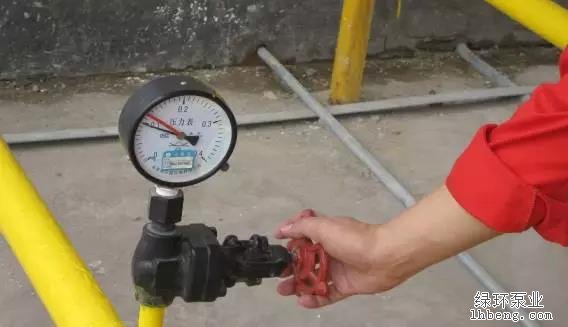

   今天我们来讲讲怎么安装压力表

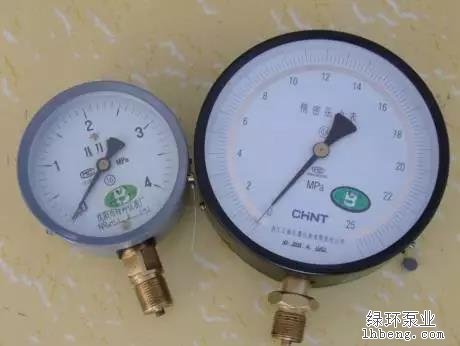

   压力表的安装应用
   安装方式:
   径向指压力表的连接口径与表盘成丨型,为直接安装。
   轴向指压力表的连接口径与表盘成T型。还分为中轴和偏轴(下轴)安装。
   连接方式:
   螺纹连接有 M20 ×1.5;M14X1.5; M12X1.5; G1/2;G3/8; NPT1/2;NPT1/4 (其他)。
   法兰连接根据客户要求制造。
   仪表固定方式:
   直接安装、前带边安装、后带边安装、U型卡子安装
   测量范围的选择
   测量稳定的压力时,正常操作压力值应在仪表测量范围上限值的1/3---2/3;
   测量脉动压力(如:化工泵离心泵磁力泵不锈钢泵、压缩机和风机等出口处压力)时,正常操作压力值应在仪表测量范围上限值的1/3~1/2;
   侧量高、中压力时,正常操作压力值不应超过仪表测量范围上限值的1/2。
   按照使用环境和测量介质的性质选择
   在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合,应根据环境条件,选择合适的外壳材料及防护等级。
   A、对一般介质的测量
   压力在-40kPa---+40kPa时,宜选用膜盒压力表。
   压力在+40kPa以上时,一般选用弹簧管压力表或波纹管压力计。
   B、稀硝酸、醋酸及其它一般腐蚀性介质,应选用耐酸压力表或不锈钢膜片压力表。
   C、稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质,应选用膜片压力表或隔膜压力表。   其膜片及隔膜的材质,必须根据测量介质的特性选择。
   D、结晶 、结疤及高粘度等介质,应选用法兰式隔膜压力表。
   E、在机械振动较强的场合,应选用耐震压力表或船用压力表。
   F、在易燃、易爆的场合,如需电接点信号时,应选用防爆压力控制器或防爆电接点压力表。
   安装取压点的选取
   1.在压力管道上开孔,必须采用机械开孔法(电钻或手扳钻), 注意:风压管道上开孔可采用气割方法,切割后孔口用磨圆锉磨光;压力取源部件的端部,不得超出设备或管道的内壁。
   2.当管路中有突出物体(如测温元件)时,压力取源部件应安装在其前。
   3.压力取源部件的安装位置应选在介质流束稳定的地方,避免处于管路弯曲、分叉及流束形成涡流的区域。
   4.当必须在调节阀门附近取压 时,若取压口在其前,则与阀门距离 应 不小于2倍管径;若取压口在其后,则 与阀门距离应不小于3倍管径。
   5. 测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装。在水平的工艺管道上宜顺流束成锐角安装。
   6.当检测温度高于 60℃的液体、蒸汽和可凝性气体的压力时,就地安装的压力表 的取源部件应带有环型或 U 型冷凝弯。
   7.  压力取源部件在水平和倾斜的工艺管道上安装时,取压口的     方位应符合下列规定:
   测量气体压力时,在工艺管道的上半部。
   测量液体压力时,在工艺管道的下半部与工艺管道的     水平中心线成0~45度夹角的范围内。
   测量蒸汽压力时,在工艺管道的上半部及下半部与工艺管道水平中心线成0~45度夹角的范围内。
