此泵可选材质有三种:铸铁、不锈钢(304、316L)、铸铁内衬氟塑料
产品概述

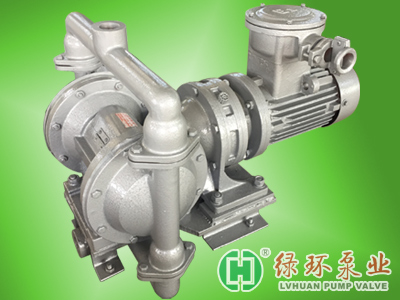

DBY型不锈钢电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展.本泵应用太阳石化、陶瓷、冶金等行业,这种泵的主要特点是不需灌引水,自吸能力达4m以上,且在膜片未坏的情况下零泄漏,通过性能强,直径在10mm以下的颗粒、泥浆等均可以毫不费力地通过。由于隔膜将被输送介质和传动机械件分开,所以介质***不会向外泄漏,且泵本身无轴封,使用寿命大大延长,根据不同介质,隔膜分为氯醇橡胶、氟橡胶、丁晴橡胶等,完全可以满足不同用户的要求。
一、工作原理及特点
电动隔膜泵的主要工作原理是电机通过减速箱带动左右柱塞上面的隔膜一前一后往复运动,在左右两个泵腔 内,装有上下单向球阀,隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替开启和关闭,从而将液体不断的吸入和排除。近年来,由于电动隔膜泵在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用了电动隔膜泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,电动隔膜泵特别适用于低扬程的介质输送,即出口压力≤3kgf/cm2的场合。
二、主要用途
a、各种剧毒、易燃、易挥发液体。b、各种强酸、强碱、强腐蚀液体。c、可输送较高温度的介质150℃。d、作为各种压滤机前级送压装置。e、热水回收及循环。f、油灌车、油库、油品装卸。g、泵吸泡菜、土豆泥、巧克力等。h、泵吸油漆、树胶、颜料粘合剂。i、各种瓷器釉浆水泥灌浆灰浆泥浆。j、各种橡胶浆乳胶、有机溶剂、填料。k、用泵为油轮驳船清仓吸取仓内污水及剩油。l、啤酒花及发酵粉稀浆、糖浆、糖密。m、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。n、各种特殊介质的吸送。
三、性能参数
型号
|
流量
(m3/h) |
吸程
(m) |
扬程 (m)
|
出口压力
(kgf/cm2) |
电动功率
转/KW |
泵进出口
尺 寸 |
重量
kg |
DBY-10
|
0.5
|
3
|
30
|
3
|
1450/0.55
|
3/8" 丝扣
|
50
|
DBY-15
|
0.75
|
3
|
30
|
3
|
1450/0.55
|
1/2" 丝扣
|
50
|
DBY-25
|
3.5
|
4
|
30
|
3
|
1450/1.5
|
1" 丝扣
|
170
|
DBY-40
|
4.5
|
4
|
30
|
3
|
1450/2.2
|
11/2"丝扣
|
180
|
DBY-50
|
6.5
|
4.5
|
30
|
3
|
1450/2.2
|
2"丝扣
|
300
|
DBY-65
|
8
|
4.5
|
30
|
3
|
1450/2.2
|
65mm法兰
|
400
|
DBY-80
|
16
|
5
|
30
|
3
|
1450/4
|
80mm法兰
|
610
|
DBY-100
|
20
|
5
|
30
|
3
|
1450/4
|
100mm法兰
|
610
|
