核心提示：该泵集自吸和无堵塞排污于一体,采用轴向回流的混式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质

一、概述

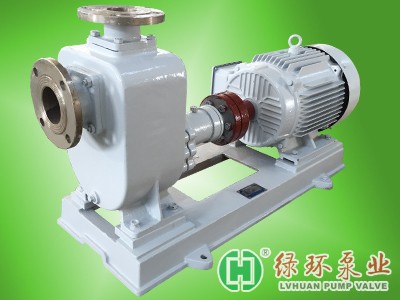

    ZW系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，该泵集自吸和无堵塞排污于一体,采用轴向回流的混式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。广泛应用于市政排污工程，河塘养殖粪便处理，沉淀废矿杂质，轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。

    该泵与国内同类产品相比，具有结构简单，自吸性能好，（自吸高度可达5m），排污能力强，高效节能，维修方便（完全可替代WQ、QW潜污泵）等特点，在排污泵系列产品中属国内首创。各项技术指标居国内领先，达到国际先进水平。具有广阔的应用市场发展前景。



二、特点

1、过流能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞；

2、高效节能：采用***水力模型，效率比一般自吸泵高3～5%；

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间比普通自吸泵短。



三、工作条件

流量：3～800m3/h

扬程：12～80m

环境温度≤50℃

介质温度≤80℃

介质密度≤1.24×103 kg/m3

四、性能参数表

型号	流量Q  (m3/h)	扬程  (m)	电机功率  (KW)	转速  (r/min)
25ZW8-15	8	15	1.5	2900
32ZW10-20	10	20	2.2	2900
32ZW20-12	20	12	2.2	2900
40ZW20-12	20	12	2.2	2900
40ZW10-20	10	20	2.2	2900
40ZW15-30	15	30	3	2900
50ZW10-20	10	20	2.2	2900
50ZW20-12	20	12	2.2	2900
50ZW15-30	15	30	3	2900
65ZW30-18	30	18	4	1450
65ZW20-30	20	30	5.5	2900
65ZW15-30	15	30	3	2900
65ZW20-14	20	14	2.2	2900
65ZW25-40	25	40	7.5	2900
65ZW30-50	30	50	11	2900
80ZW40-16	40	16	4	1450
80ZW40-50	40	50	18.5	2900
80ZW65-25	65	25	7.5	2900
80ZW80-35	80	35	15	2900
80ZW50-60	50	60	22	2900
100ZW100-15	100	15	7.5	1450
100ZW80-20	80	20	7.5	1450
100ZW100-20	100	20	11	1450
100ZW100-30	100	30	22	2900
100ZW80-60	80	60	37	2900
100ZW80-80	80	80	45	2900
125ZW120-20	120	20	15	1450
125ZW200-15	200	15	15	1450
150ZW200-15	200	15	15	1450
150ZW250-25	250	25	45	2900
200ZW280-14	280	14	22	1450
200ZW300-18	300	18	37	1450
200ZW280-28	280	28	55	1450
250ZW420-20	420	20	55	1450
300ZW800-14	800	14	55	1450
